1.概述
DTS6111三相四線、DSS6111三相三線型三相電子式電能表是采用集成電路，16位A/D轉換、數字乘法器、應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的儀表。該表采用獨立三單元計量模塊能測量三相正向和反向的有功電能。計量誤差具有穩定性。
主要特點：具有良好的抗電磁騷擾、低自耗、精度高、防竊電、寬量程、壽命長、可配液顯示電量。
本電表適用于環境溫度為—10~50℃，相對濕度不超過85%。
2.功能與特點
1、具有雙向計量有功電能的功能，液晶顯示器顯示總電量；
2、具有RS-485及紅外通訊，可遠程方便地抄出電能表的總電量；
3、可設置或回抄：總電量、儀表常數、表地址、表密碼等參數；
4、具有編程開關，可在線編程；
5、芯片內部具有看門狗系統，使數據安全可靠，停電數據保存長久（連續停電可保存１０年以上）；
6、互相隔離的電源，分別為CPU、計量部分及RS485接口提供可靠的工作電源。
7、具有斷相指示功能。
8、通訊規約
按《多功能電能表通信規約Multi-function watt-hour meter communication protocol》 DL/T 645—2007中華人民共和國電力行業標準執行。
3.工作原理
DTS6111三相四線、DSS6111三相三線型三相靜止式電能表工作原理如圖1所示。
本電能表采用三相供電方式，并在任一單相供電情況下能正常工作。
電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大、再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，送到CPU進行處理，最后，CPU將處理過的數據根據需要送至顯示部分、步進計數器等輸出單元。
4.規格型號及技術指標
4.1規格型號
|
型號 |
準確度 等 級 |
參比電壓 Un |
額定電流 Ib |
接入方式 |
儀表常數 imp/kWh |
|
DTS6111 DSS6111 |
0.5，1 |
3X220/380 3X57.7/100 |
1.5(6) |
互感式 |
1600 |
|
10(40) |
直接式 |
400 |
|||
|
15(60) |
直接式 |
400 |
|||
|
20(80) |
直接式 |
160 |
4.2基本誤差（平衡負載誤差極限）
|
電流值 |
功率因素（COSφ） |
基本誤差（%） |
|
|
0.5 |
1 |
||
|
0.01Ib≦I<0.05Ib |
1.0 |
±1.0 |
|
|
0.02Ib≦I<0.05Ib |
1.0 |
|
±1.5 |
|
0.05Ib≦I |
1.0 |
±0.5 |
±1.0 |
|
0.02Ib≦I<0.1Ib |
0.5（感性） |
±1.0 |
|
|
0.02Ib≦I<0.1Ib |
0.8（容性） |
±1.0 |
|
|
0.05Ib≦I<0.1Ib |
0.5（感性） |
|
±1.5 |
|
0.05Ib≦I<0.1Ib |
0.8（容性） |
|
±1.5 |
|
0.1Ib≦I |
0.5（感性） |
±0.6 |
±1.0 |
|
0.1Ib≦I |
0.8（容性） |
±0.6 |
±1.0 |
注：（Ib額定電流Imax最大電流）
4.3起動
在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.001Ib(0.5級)、0.002Ib(1級)儀表應能連續計量電量。
4.4潛動
電壓回路加額定電壓115%，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。
4.5電壓范圍
正常工作電壓：0.9Un-1.1Un
極限工作電壓：0.8Un-1.15Un
4.6功耗
電壓線路功耗：≦2W和5VA
電流線路功耗：≦1VA
4.7氣侯條件
正常工作溫度： -10℃ +45℃ 極限工作溫度： -20℃ +55℃
存貯和運輸溫度：-25℃ +70℃一年中的30天（以自然方式擴散）濕度可達95%，其余時間有時可達85%。

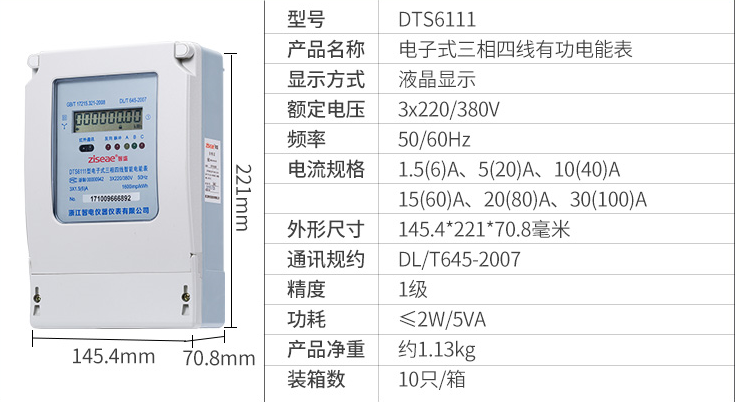

4.8機械尺寸
外形尺寸：228mm×144mm×72mm
4.9重量：約1.2kg
5.安裝和接線
5.1電表在出廠時經檢驗合格，并加封鉛印。如無鉛印或貯存過久，應請有關部門重新校驗加封，方可安裝使用。
5.2電表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電表下部有2個安裝孔用M4X10或M4X12普通螺釘固定在接線板上。電能表的安裝、尺寸如圖下：
5.3電表應按照端鈕盒蓋反面所貼的接線圖正確接線，擰緊接線螺釘。
5.3.1功能端子接線：（圖4.1）
SHAPE \* MERGEFORMAT
5.3.2電源端子接線圖
DTS6607型三相四線直接式接線圖（圖4.2）
DSS6607型三相四線經電流互感器接線圖（圖4.3）
DSS6607型三相三線直接式接線圖（圖4.3）
DSS6607型三相三線經電壓電流互感器接線圖（圖4.4）
6.運輸和存貯
產品在運輸和拆封時不應受到劇烈沖擊，并根據GB/T15464-1995《儀器儀表包裝通用技術條件》規定運輸和存貯。
庫存和保管應在原包裝條件下存放在支架上，疊放高度不應超過5層。
保存的地方應清潔，其環境溫度應為0-40℃，相對濕度不超過85%，且在空氣中不含有足以引起腐蝕的有害物質。
7.保證期限
電能表自出廠日起，在用戶遵守說明書規定要求，且制造廠鉛封仍完整的條件下，若發現電能表不符合技術條件所規定的要求時，公司給予一年包退，三年包換，五年包修。
附錄:
數據標識
|
數據名稱 |
標識符 |
數據格式 |
數據長度 |
讀寫特性 |
|
當前有功總電能 |
9010 |
XXXXXX.XX |
4 |
只讀 |
|
當前電量數據塊 |
901F |
|
20 |
只讀 |
|
電表常數 |
C030 |
NNNNNN |
3 |
只讀 |
|
電表號 |
C032 |
NN……..NN |
6 |
讀寫 |
|
密碼權限及密碼 |
C212 |
NNNNNNNN |
4 |
寫 |
|
*凍結有功電能量 |
9A10 |
XXXXXX.XX |
4 |
只讀 |
|
電能總底度 |
C119 |
NNNNNN.NN |
4 |
寫 |
|
反向有功總電能 |
9020 |
NNNNNN.NN |
4 |
只讀 |
|
*斷、送電控制 |
C028 |
NNNN |
2 |
寫 |
|
電表運行狀態字 |
C020 |
狀態字 |
1 |
只讀 |
